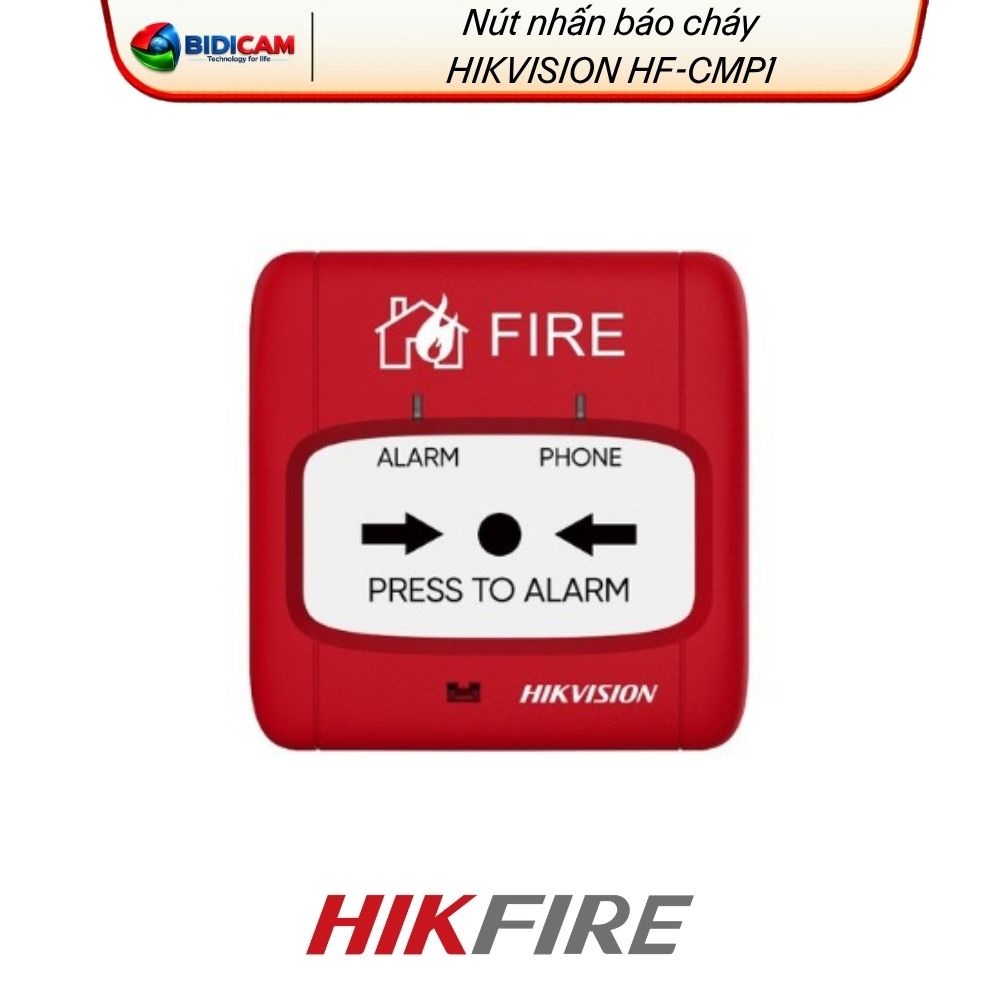

Nút nhấn báo cháy Hikfire HF-CMP1

Thông số nút nhấn báo cháy Hikfire HF-CMP1

Nút ấn báo cháy thông thường 24V
•Điện áp : DC 24V ( DC 18V ~ DC 28V )
•Dòng điện chờ / Dòng báo động : ≤ 200μA / ≤ 0.3mA
•Đèn chỉ thị : 2 đèn đỏ
•Chế độ đặt lại : Đặt lại thủ công bằng chìa khóa
•Kết nối 2 dây
•Kích thước : Dài 86 mm * Rộng 86 mm * Dày 34 mm (kèm đế)
•Khối lượng : 96g
•Mỗi đế lắp đặt đi kèm một chìa khóa khôi phục, có thể sử dụng khi có nhu cầu

FAQ: Những câu hỏi thường gặp với model HF-CMP1

1. Hikvision HF-CMP1 là thiết bị gì?

Hikvision HF-CMP1 là nút nhấn báo cháy khẩn cấp loại thường, dùng trong hệ thống báo cháy conventional. Khi phát hiện cháy, người dùng nhấn trực tiếp vào mặt nút để gửi tín hiệu báo động về tủ trung tâm, từ đó kích hoạt chuông, còi, đèn chớp và các chức năng liên động đã được cấu hình.

2. HF-CMP1 có phải nút nhấn mở cửa không?

Không. HF-CMP1 là nút nhấn báo cháy, không phải nút exit dùng trong hệ thống kiểm soát cửa.

• HF-CMP1 dùng để kích hoạt tín hiệu báo cháy bằng tay.
• Nút exit dùng để điều khiển mở khóa cửa.
• Hai loại thiết bị có mục đích và cách đấu nối khác nhau.

3. HF-CMP1 thuộc hệ thống báo cháy thường hay địa chỉ?

HF-CMP1 thuộc hệ thống báo cháy thường – conventional.

Thiết bị không có địa chỉ riêng. Khi được kích hoạt, tủ trung tâm xác định vùng báo cháy đang có sự cố, nhưng không hiển thị riêng mã của từng nút nhấn.

4. HF-CMP1 hoạt động như thế nào?

Khi xảy ra cháy, người dùng nhấn vào bộ phận kích hoạt trên mặt thiết bị. HF-CMP1 chuyển sang trạng thái báo động và truyền tín hiệu về tủ trung tâm qua đường dây hai lõi.

Sau đó, tủ trung tâm có thể:

• Hiển thị vùng báo cháy
• Kích hoạt chuông hoặc còi đèn
• Điều khiển relay báo cháy
• Thực hiện các chức năng liên động theo thiết kế

5. HF-CMP1 có phải đập vỡ kính khi sử dụng không?

Không. HF-CMP1 sử dụng mặt nhấn có thể phục hồi, không cần đập vỡ kính.

Sau khi kích hoạt và xử lý sự cố, kỹ thuật viên có thể dùng chìa khóa chuyên dụng để đưa nút nhấn trở lại trạng thái bình thường.

6. Sau khi nhấn, HF-CMP1 có sử dụng lại được không?

Có. Thiết bị có thể reset và tiếp tục sử dụng, không phải thay mặt kính sau mỗi lần kích hoạt.

Việc reset được thực hiện bằng chìa khóa chuyên dụng đi kèm đế thiết bị.

7. HF-CMP1 có đi kèm chìa khóa reset không?

Có. Mỗi đế lắp của HF-CMP1 được cung cấp một chìa khóa chuyên dụng để reset nút nhấn sau khi kích hoạt.

Khi bàn giao hệ thống, chìa khóa nên được lưu tại tủ trung tâm hoặc giao cho người phụ trách PCCC của công trình.

8. HF-CMP1 sử dụng nguồn điện bao nhiêu?

Thiết bị sử dụng nguồn danh định:

24V DC

Dải điện áp hoạt động:

18V DC đến 28V DC

Nguồn được cấp từ đường zone của tủ trung tâm báo cháy.

9. HF-CMP1 sử dụng mấy dây?

HF-CMP1 sử dụng:

Đường dây hai lõi

Hai dây vừa cấp nguồn, vừa truyền trạng thái báo cháy về tủ trung tâm. Cách đấu nối này giúp việc thi công đơn giản và phù hợp với hệ thống báo cháy thường.

10. Đường dây HF-CMP1 có phân cực không?

Có. Theo sơ đồ đấu nối, thiết bị có chân đường dây dương và âm, vì vậy kỹ thuật viên phải đấu đúng cực tính theo hướng dẫn của nhà sản xuất.

Đấu sai cực có thể khiến nút nhấn không hoạt động hoặc làm zone trên tủ trung tâm báo lỗi.

11. Dòng điện chờ của HF-CMP1 là bao nhiêu?

Dòng giám sát ở trạng thái bình thường:

Không quá 150µA

Mức tiêu thụ thấp giúp có thể bố trí nhiều thiết bị trên một đường zone trong giới hạn của tủ trung tâm.

12. Dòng điện khi HF-CMP1 báo động là bao nhiêu?

Dòng điện ở trạng thái báo động:

Không quá 30mA

Khi thiết kế cần tính tổng dòng của đầu báo, nút nhấn và các thiết bị trên từng vùng để bảo đảm phù hợp với khả năng tải của tủ.

13. HF-CMP1 có đèn báo trạng thái không?

Có. Thiết bị được trang bị hai đèn LED màu đỏ, trong đó có một đèn dùng để hiển thị trạng thái báo cháy.

Đèn giúp người kiểm tra dễ dàng nhận biết nút nhấn nào đã được kích hoạt.

14. HF-CMP1 có tự phát chuông khi được nhấn không?

Không. HF-CMP1 không tích hợp còi hoặc chuông độc lập.

Khi nhấn, thiết bị chỉ gửi tín hiệu về tủ trung tâm. Tủ sau đó điều khiển các thiết bị cảnh báo như:

• Chuông HF-CAB1
• Còi đèn HF-CSS1
• Relay liên động
• Hệ thống truyền tin hoặc cảnh báo khác

15. HF-CMP1 có dùng được với tủ HF-C104 và HF-C108 không?

Có. HF-CMP1 thuộc cùng hệ thống báo cháy thường Hikvision và có thể kết hợp với:

• HF-C104: tủ trung tâm báo cháy thường 4 vùng
• HF-C108: tủ trung tâm báo cháy thường 8 vùng

Thiết bị phải được đấu đúng zone, đúng cực tính và đúng điện trở cuối tuyến.

16. Có thể đấu HF-CMP1 chung zone với đầu báo khói không?

Có thể, nếu sơ đồ tủ và thiết kế hệ thống cho phép. Trên cùng một zone có thể bố trí:

• Đầu báo khói HF-CS1
• Đầu báo nhiệt HF-CH1
• Nút nhấn báo cháy HF-CMP1

Tuy nhiên, khi một thiết bị kích hoạt, tủ chỉ xác định được zone đang báo cháy chứ không phân biệt chính xác thiết bị nào đã kích hoạt.

17. Một zone có thể lắp bao nhiêu HF-CMP1?

Số lượng phụ thuộc vào khả năng của tủ trung tâm và tổng số thiết bị trên zone.

Với HF-C104 hoặc HF-C108, mỗi vùng hỗ trợ tối đa khoảng 32 thiết bị theo cấu hình tham khảo. Tuy nhiên, kỹ thuật viên còn phải tính:

• Dòng điện chờ và báo động
• Số đầu báo cùng tuyến
• Chiều dài đường dây
• Điện trở dây
• Yêu cầu của hồ sơ thiết kế

18. HF-CMP1 dùng loại dây nào?

Hikvision khuyến nghị dây:

RVS chống cháy 2 × 1,5mm²

Khoảng cách đường dây tham chiếu tối đa:

500m

Khoảng cách thực tế còn phụ thuộc chất lượng dây, số lượng thiết bị, mối nối và điều kiện thi công.

19. HF-CMP1 có cần điện trở cuối tuyến không?

Có, khi lắp trên zone của hệ thống báo cháy thường.

Điện trở cuối tuyến phải được đặt tại thiết bị cuối cùng để tủ trung tâm giám sát:

• Trạng thái bình thường
• Báo cháy
• Đứt dây
• Chập dây

Không nên đặt điện trở ngay trong tủ vì sẽ không giám sát được toàn bộ đường dây bên ngoài.

20. HF-CMP1 được lắp theo kiểu nào?

Thiết bị được thiết kế:

Lắp nổi trên tường

HF-CMP1 được cung cấp kèm đế HK-BASE-8010 để cố định và đấu nối dây.

21. Nên lắp HF-CMP1 ở vị trí nào?

Nút nhấn thường được bố trí tại:

• Gần cửa ra vào
• Hành lang
• Lối thoát nạn
• Khu vực cầu thang
• Quầy bảo vệ
• Khu vực dễ tiếp cận
• Gần cửa thoát hiểm

Vị trí phải dễ nhìn, không bị hàng hóa hoặc nội thất che khuất và thuận tiện kích hoạt khi có sự cố.

22. Có nên lắp HF-CMP1 quá cao không?

Không. Nút nhấn phải được bố trí ở độ cao thuận tiện để người lớn có thể thao tác nhanh khi xảy ra cháy.

Độ cao cụ thể và khoảng cách bố trí phải tuân theo tiêu chuẩn áp dụng cùng hồ sơ thiết kế của công trình.

23. Có cần đặt bảng chỉ dẫn tại vị trí nút nhấn không?

Nên có ký hiệu hoặc bảng chỉ dẫn rõ ràng, đặc biệt tại hành lang, kho, nhà xưởng và khu vực công cộng.

Biển chỉ dẫn giúp người dùng nhanh chóng nhận biết đây là nút báo cháy, tránh nhầm với nút mở cửa hoặc công tắc điện.

24. Có cần nâng nắp bảo vệ trước khi nhấn không?

Bộ HF-CMP1 tiêu chuẩn được công bố là nút nhấn kèm đế. Tài liệu hiện có không xác nhận sản phẩm mặc định đi kèm nắp che trong suốt.

Nếu khu vực dễ bị va chạm hoặc nhấn nhầm, có thể cần bổ sung nắp bảo vệ tương thích theo thiết kế công trình.

25. HF-CMP1 có chống nhấn nhầm không?

Mặt nhấn được thiết kế để người dùng phải chủ động tác động vào bộ phận kích hoạt. Tuy nhiên, thiết bị vẫn có thể bị nhấn nhầm nếu đặt ở vị trí dễ va chạm hoặc trẻ em tiếp cận.

Tại khu vực có nguy cơ cao, nên sử dụng nắp bảo vệ phù hợp nhưng không được làm cản trở thao tác khi có cháy.

26. Kích thước của HF-CMP1 là bao nhiêu?

Kích thước thiết bị khi gắn đế:

86 × 86 × 34mm

Thiết kế vuông, nhỏ gọn, phù hợp lắp nổi trên tường hoặc bề mặt chắc chắn.

27. Trọng lượng của HF-CMP1 là bao nhiêu?

Thiết bị có trọng lượng khoảng:

96g

Trọng lượng nhẹ giúp lắp đặt thuận tiện, nhưng đế vẫn phải được cố định chắc chắn để thiết bị không bị bung khi nhấn.

28. HF-CMP1 có lắp ngoài trời được không?

Không nên. Tài liệu công khai không công bố chuẩn chống nước IP cho HF-CMP1.

Thiết bị nên được lắp trong nhà hoặc khu vực có mái che, tránh:

• Mưa tạt
• Nước nhỏ trực tiếp
• Hơi nước ngưng tụ
• Bụi bẩn nặng
• Hóa chất ăn mòn
• Ánh nắng trực tiếp kéo dài

29. HF-CMP1 có gửi cảnh báo về điện thoại không?

Bản thân HF-CMP1 không có WiFi, mạng LAN hoặc kết nối ứng dụng.

Muốn nhận thông báo từ xa, hệ thống phải có tủ trung tâm, module truyền tin hoặc nền tảng quản lý tương thích. HF-CMP1 chỉ đóng vai trò thiết bị kích hoạt thủ công tại hiện trường.

30. HF-CMP1 có dùng được trong hệ thống báo cháy địa chỉ không?

Không trực tiếp. HF-CMP1 là nút nhấn thường và không có địa chỉ riêng.

Muốn đưa thiết bị vào hệ thống địa chỉ có thể cần module giám sát zone conventional tương thích. Phương án này phải được thiết kế, cấu hình và thể hiện đúng trong hồ sơ kỹ thuật.

31. Sau khi nhấn HF-CMP1, làm cách nào để hệ thống trở lại bình thường?

Quy trình cơ bản:

1. Kiểm tra và xử lý nguyên nhân báo cháy.
2. Dùng chìa khóa chuyên dụng reset nút nhấn.
3. Kiểm tra đầu báo và đường dây trên zone.
4. Thực hiện Reset tại tủ trung tâm.
5. Xác nhận tủ trở về trạng thái giám sát bình thường.

Không nên reset khi chưa xác minh hiện trường và loại bỏ nguy cơ cháy.

32. HF-CMP1 có cần kiểm tra định kỳ không?

Có. Nội dung kiểm tra nên gồm:

• Kiểm tra ngoại quan và biển chỉ dẫn
• Kiểm tra nút có bị che khuất không
• Kích hoạt thử thiết bị
• Kiểm tra đèn báo
• Kiểm tra tín hiệu tại tủ trung tâm
• Kiểm tra chuông, còi và liên động
• Reset bằng chìa khóa chuyên dụng
• Kiểm tra dây và đế lắp

Việc thử hệ thống cần thông báo trước cho người trong công trình.

33. HF-CMP1 có đủ điều kiện dùng cho công trình nghiệm thu PCCC không?

Không thể kết luận chỉ dựa vào tên model. Việc sử dụng HF-CMP1 còn phụ thuộc:

• Hồ sơ lưu hành của thiết bị tại Việt Nam
• Tiêu chuẩn áp dụng
• Hồ sơ thiết kế đã được phê duyệt
• Tủ trung tâm và các thiết bị tương thích
• Vị trí, độ cao và khoảng cách bố trí
• Kết quả chạy thử và nghiệm thu

Không nên tự ý thay đổi model nút nhấn trong công trình đã có hồ sơ PCCC được phê duyệt.

34. BIDICAM có cung cấp và lắp đặt HF-CMP1 không?

Có. BIDICAM nhận tư vấn, cung cấp và lắp đặt nút nhấn báo cháy thường Hikvision HF-CMP1 tại Phan Rang và khu vực Khánh Hòa.

BIDICAM hỗ trợ khảo sát vị trí, thi công dây hai lõi, kết nối tủ HF-C104 hoặc HF-C108, lắp điện trở cuối tuyến, thử nút nhấn, chuông và các chức năng liên động trước khi bàn giao. Với công trình thuộc diện thẩm định hoặc nghiệm thu PCCC, hệ thống phải được triển khai đúng hồ sơ đã được phê duyệt.
