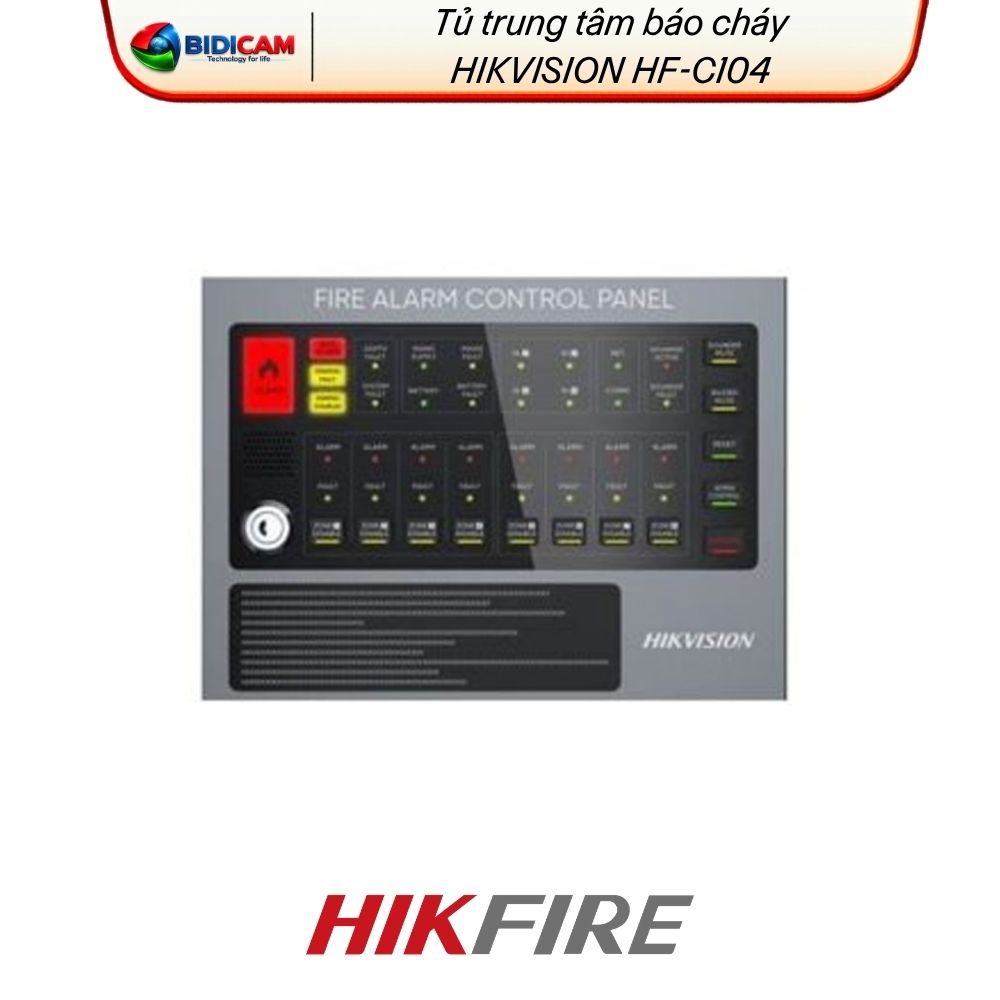

Tủ báo cháy trung tâm 4 Zone HIKFIRE HF-C104

Thông số tủ báo cháy trung tâm 4 Zone HIKFIRE HF-C104

Tủ trung tâm báo cháy thông thường 4 zone
•4 zone, mỗi zone 32 đầu báo
•Khoảng cách truyền dẫn: Dây chống cháy RVS 2*1.5 mm², khoảng cách tối đa: 500m
•1 cổng mạng , 1 cổng USB , 1 cổng RS485 , 1 cổng relay báo cháy
•Mức áp suất âm báo : 75dB @1m
•Chức năng : Tắt báo cháy / Đặt lại / Kiểm thử
•Kết nối 2 dây
•Kích thước : Ngang 300 mm × Cao 220 mm × Dày 80 mm
•Khối lượng : 4.9 kg
•Nguồn chính: 110 V ~ 240 V / 50 Hz ~ 60 Hz
•Nguồn dự phòng: 2200 mA*h / 12 V (2 ắc quy)
•Hỗ trợ các chế độ báo động bằng tay, cảnh báo tự động và quản lý phân cấp đối với báo động tự động, dễ dàng xử lý các tình huống khẩn cấp khác nhau.

FAQ: Những câu hỏi thường gặp với model HF-C104

1. Hikvision HF-C104 là thiết bị gì?

Hikvision HF-C104 là tủ trung tâm báo cháy thường 4 vùng thuộc hệ thống báo cháy conventional của Hikvision. Tủ tiếp nhận tín hiệu từ đầu báo khói, đầu báo nhiệt, nút nhấn khẩn và điều khiển chuông hoặc thiết bị cảnh báo khi có sự cố.

2. HF-C104 có bao nhiêu vùng báo cháy?

HF-C104 hỗ trợ:

4 vùng báo cháy

Mỗi vùng đại diện cho một khu vực của công trình, chẳng hạn tầng 1, tầng 2, kho hàng hoặc khu vực văn phòng. Khi có cháy, tủ hiển thị vùng đang phát sinh cảnh báo để người quản lý nhanh chóng xác định vị trí tương đối.

3. Mỗi vùng của HF-C104 kết nối được bao nhiêu thiết bị?

Mỗi vùng hỗ trợ tối đa khoảng:

32 thiết bị báo cháy thường

Như vậy, tổng khả năng kết nối lý thuyết của 4 vùng có thể đạt khoảng 128 thiết bị. Số lượng thực tế còn phụ thuộc loại đầu báo, điện trở cuối tuyến, chiều dài dây và thiết kế hệ thống.

4. HF-C104 là tủ báo cháy thường hay báo cháy địa chỉ?

HF-C104 là tủ báo cháy thường, không phải hệ địa chỉ.

Trong hệ thống thường:

• Tủ xác định được vùng đang báo cháy.
• Tủ không hiển thị chính xác mã của từng đầu báo.
• Nhiều đầu báo được đấu chung trên một đường zone.
• Chi phí thiết bị và thi công thường thấp hơn hệ địa chỉ.

HF-C104 phù hợp với công trình nhỏ và vừa, nơi không yêu cầu xác định chính xác từng thiết bị báo cháy.

5. HF-C104 có thể xác định chính xác đầu báo nào đang báo cháy không?

Không. Tủ chỉ xác định vùng báo cháy, không xác định riêng từng đầu báo.

Ví dụ, nếu tầng 1 có 10 đầu báo trên Zone 1, khi có sự cố tủ sẽ báo Zone 1 đang cháy. Người quản lý cần kiểm tra thực tế các vị trí trong vùng đó để tìm điểm phát sinh khói hoặc nhiệt.

6. HF-C104 dùng được với những thiết bị nào?

Tủ có thể kết hợp với các thiết bị báo cháy thường tương thích như:

• Đầu báo khói thường
• Đầu báo nhiệt thường
• Nút nhấn báo cháy
• Chuông báo cháy
• Còi và đèn chớp
• Module relay hoặc thiết bị nhận tín hiệu
• Nguồn và pin dự phòng

Cần kiểm tra điện áp, dòng tiêu thụ, loại tiếp điểm và khả năng tương thích trước khi đấu nối.

7. Có thể dùng đầu báo của hãng khác với HF-C104 không?

Có thể về mặt kỹ thuật nếu đầu báo sử dụng đúng nguyên lý báo cháy thường và đáp ứng thông số điện của tủ. Tuy nhiên, để bảo đảm ổn định và thuận lợi cho hồ sơ kỹ thuật, nên sử dụng các thiết bị đã được nhà sản xuất xác nhận tương thích.

Đối với công trình phải thẩm định hoặc nghiệm thu PCCC, không nên tự ý thay đổi model thiết bị so với hồ sơ đã được phê duyệt.

8. HF-C104 có bao nhiêu ngõ ra chuông báo cháy?

HF-C104 được trang bị:

2 ngõ ra chuông báo cháy

Tổng thông số ngõ ra chuông được công bố khoảng:

27,5V DC – 500mA

Khi thiết kế cần tính tổng dòng của toàn bộ chuông, còi và đèn chớp, tránh vượt quá khả năng cấp tải của tủ.

9. Có thể đấu bao nhiêu chuông vào HF-C104?

Không thể xác định chỉ dựa trên số lượng chuông. Cần tính theo dòng tiêu thụ:

Tổng dòng của chuông và đèn báo không được vượt quá khả năng ngõ ra của tủ.

Ví dụ, nếu mỗi chuông tiêu thụ 25mA thì về lý thuyết ngõ ra 500mA có thể cấp nhiều thiết bị. Tuy nhiên vẫn phải chừa công suất dự phòng, tính tổn hao dây và tuân thủ sơ đồ của nhà sản xuất.

10. HF-C104 có ngõ ra relay báo cháy không?

Có. Tủ được công bố có:

• 1 ngõ ra relay báo cháy
• 1 ngõ ra relay báo lỗi

Các relay này có thể dùng để truyền trạng thái sang hệ thống giám sát, bộ quay số, camera, kiểm soát cửa hoặc thiết bị liên động thông qua mạch trung gian phù hợp.

11. HF-C104 có thể liên động với quạt, cửa từ hoặc hệ thống điện không?

Có thể thông qua relay báo cháy hoặc bộ điều khiển trung gian. Hệ thống có thể được thiết kế để:

• Nhả khóa điện từ
• Dừng một số thiết bị điện
• Điều khiển quạt hút khói
• Truyền tín hiệu sang camera hoặc đầu ghi
• Kích hoạt bộ quay số hoặc hệ thống cảnh báo khác

Không nên cấp tải công suất lớn trực tiếp qua relay của tủ. Cần dùng contactor, relay trung gian hoặc module điều khiển đúng định mức.

12. HF-C104 có cổng RS-485 không?

Có. Tủ được công bố trang bị:

1 cổng RS-485

Cổng này phục vụ kết nối hoặc mở rộng theo giải pháp được Hikvision hỗ trợ. Không nên mặc định rằng tủ có thể kết nối với mọi phần mềm hoặc thiết bị RS-485 của hãng khác.

13. HF-C104 có cổng mạng Ethernet không?

Có. Tủ có:

1 cổng Ethernet

Tuy nhiên, việc có cổng mạng không đồng nghĩa tủ tự động gửi cảnh báo trực tiếp lên Hik-Connect. Khả năng quản lý qua mạng phụ thuộc firmware, nền tảng và kiến trúc hệ thống tương thích.

14. HF-C104 có cổng USB không?

Có. Tủ được công bố có:

1 cổng USB

Cổng USB có thể phục vụ một số thao tác cấu hình, bảo trì hoặc nâng cấp tùy theo tài liệu kỹ thuật và phiên bản firmware.

15. HF-C104 có ngõ nguồn phụ không?

Có. Thông số tủ thể hiện:

• 4 giao diện nguồn phụ
• 1 ngõ ra 24V DC
• Dòng ngõ ra 24V tối đa khoảng 500mA

Khi đấu thiết bị ngoại vi cần tính tổng tải và không được vượt quá công suất cho phép.

16. HF-C104 sử dụng nguồn điện nào?

Nguồn chính của tủ:

110–240V AC, 50/60Hz

Dải nguồn rộng giúp thiết bị phù hợp với lưới điện 220V tại Việt Nam. Nguồn điện phải được cấp qua mạch riêng, có thiết bị bảo vệ và tiếp địa đúng kỹ thuật.

17. HF-C104 có pin dự phòng không?

Tủ hỗ trợ hai pin dự phòng:

2 pin 12V – 2.200mAh

Hai pin được lắp trong tủ để duy trì hệ thống khi nguồn điện lưới bị mất. Pin có thể không đi kèm tùy theo chính sách của nhà phân phối, vì vậy cần kiểm tra bộ sản phẩm thực tế trước khi báo giá.

18. Khi mất điện, HF-C104 có tiếp tục hoạt động không?

Có, nếu tủ đã được lắp pin dự phòng còn tốt và đủ dung lượng.

Trong thời gian mất điện, pin tiếp tục cấp nguồn cho:

• Bo mạch trung tâm
• Các tuyến đầu báo
• Đèn hiển thị
• Một phần thiết bị ngoại vi
• Chuông cảnh báo khi có sự cố

Thời gian duy trì phụ thuộc dung lượng pin, tuổi pin và tổng tải của hệ thống.

19. HF-C104 có cảnh báo khi mất nguồn hoặc pin yếu không?

Có. Tủ báo cháy có chức năng giám sát trạng thái nguồn và phát cảnh báo lỗi khi xảy ra các tình trạng như:

• Mất nguồn điện lưới
• Điện áp pin thấp
• Lỗi nguồn
• Lỗi đường dây hoặc thiết bị trên tuyến

Tín hiệu lỗi được phân biệt với tín hiệu báo cháy để người vận hành có phương án xử lý phù hợp.

20. HF-C104 có chức năng tự kiểm tra không?

Có. Tủ hỗ trợ các chức năng vận hành cơ bản gồm:

• Self-test
• Reset
• Local Silence

Các chức năng này giúp kỹ thuật viên kiểm tra đèn, còi và trạng thái hoạt động, đặt lại hệ thống sau cảnh báo hoặc tạm tắt còi nội bộ khi xử lý sự cố.

21. Nút Silence trên HF-C104 có tắt toàn bộ hệ thống không?

Không. Chức năng Silence thường dùng để tạm ngừng âm thanh còi hoặc một phần thiết bị cảnh báo sau khi người quản lý đã tiếp nhận sự kiện.

Silence không đồng nghĩa xóa trạng thái báo cháy. Sau khi nguyên nhân được xử lý, cần dùng chức năng Reset để đưa tủ trở lại trạng thái giám sát bình thường.

22. Còi báo bên trong tủ lớn bao nhiêu?

Còi nội bộ của HF-C104 có mức âm được công bố khoảng:

75dB tại khoảng cách 1m

Đây là còi cảnh báo tại tủ, không thay thế các chuông hoặc còi báo cháy được bố trí trong công trình.

23. Khoảng cách đường dây tối đa của HF-C104 là bao nhiêu?

Tài liệu công bố khoảng cách truyền tối đa khoảng:

500m

Điều kiện tham chiếu sử dụng dây chống cháy RVS 2 × 1,5mm². Khoảng cách thực tế còn phụ thuộc tiết diện dây, số lượng thiết bị, điện trở đường dây, cách đi dây và môi trường thi công.

24. HF-C104 có giám sát đứt dây và chập dây không?

Hệ thống báo cháy thường sử dụng điện trở cuối tuyến để giám sát trạng thái đường dây. Tủ có thể nhận biết các tình trạng bất thường như hở mạch hoặc chập mạch trên tuyến nếu hệ thống được đấu nối đúng sơ đồ.

Không được bỏ điện trở cuối tuyến hoặc đấu sai vị trí vì có thể khiến tủ không giám sát chính xác đường dây.

25. Kích thước của HF-C104 là bao nhiêu?

Tủ có kích thước:

Rộng 300 × cao 220 × sâu 80mm

Thiết kế tương đối mỏng, phù hợp lắp nổi trên tường tại phòng trực, quầy bảo vệ hoặc khu vực quản lý dễ quan sát.

26. Trọng lượng của HF-C104 là bao nhiêu?

Trọng lượng được công bố khoảng:

4,9kg, tính cả hai pin và bao bì

Khối lượng thực tế khi lắp đặt có thể thay đổi tùy loại pin và phụ kiện đi kèm. Tường lắp phải đủ chắc chắn để chịu tải lâu dài.

27. Vỏ tủ được làm bằng vật liệu gì?

HF-C104 sử dụng vỏ kim loại, giúp tăng độ cứng, bảo vệ bo mạch và phù hợp với việc lắp cố định tại khu vực kỹ thuật hoặc phòng trực.

28. Điều kiện môi trường hoạt động của HF-C104 là gì?

Tủ hoạt động trong khoảng:

• Nhiệt độ: -10°C đến 55°C
• Độ ẩm: 5%–95%, không ngưng tụ

Tủ nên được lắp trong nhà, nơi khô ráo, dễ quan sát và không bị nước, hơi ẩm hoặc nhiệt độ cao tác động trực tiếp.

29. HF-C104 có lắp ngoài trời được không?

Không nên. Tủ được thiết kế chủ yếu để lắp trong nhà và tài liệu không công bố chuẩn chống nước ngoài trời.

Nếu công trình bắt buộc đặt gần khu vực ngoài trời, cần bố trí trong phòng kỹ thuật hoặc tủ bảo vệ phù hợp, nhưng vẫn phải bảo đảm thông gió, thao tác và quan sát thuận tiện.

30. HF-C104 phù hợp với công trình nào?

Tủ phù hợp với hệ thống báo cháy quy mô nhỏ và vừa như:

• Nhà ở nhiều tầng
• Cửa hàng
• Văn phòng
• Phòng khám
• Nhà nghỉ nhỏ
• Kho hàng
• Xưởng quy mô nhỏ
• Trường học hoặc cơ sở dịch vụ có phạm vi chia tối đa 4 vùng

Với công trình lớn, nhiều tầng hoặc cần xác định chính xác từng đầu báo, nên cân nhắc tủ nhiều vùng hơn hoặc hệ thống báo cháy địa chỉ.

31. HF-C104 có thay thế được tủ báo cháy 8 vùng không?

Không hoàn toàn. HF-C104 chỉ hỗ trợ 4 vùng. Nếu công trình cần chia từ 5 khu vực độc lập trở lên, nên chọn tủ 8 vùng như HF-C108 hoặc giải pháp phù hợp hơn.

Không nên gom quá nhiều khu vực vào một vùng chỉ để sử dụng tủ nhỏ hơn vì sẽ làm giảm khả năng xác định vị trí khi có cháy.

32. Khi thiết kế hệ thống HF-C104 cần những thiết bị nào?

Một hệ thống cơ bản thường gồm:

• Tủ trung tâm HF-C104
• Đầu báo khói hoặc đầu báo nhiệt
• Đế đầu báo
• Nút nhấn báo cháy
• Chuông, còi hoặc đèn báo cháy
• Điện trở cuối tuyến
• Dây tín hiệu chống cháy phù hợp
• Hai pin dự phòng
• Ống, hộp và phụ kiện thi công

Số lượng và cách bố trí phải được xác định theo mặt bằng, công năng và yêu cầu pháp lý của công trình.

33. Có thể tự mua HF-C104 về đấu nối không?

Về kỹ thuật có thể lắp cho hệ thống nhỏ, nhưng hệ thống báo cháy liên quan trực tiếp đến an toàn con người nên cần được khảo sát và thi công đúng tiêu chuẩn.

Đấu sai dây, sai điện trở cuối tuyến, vượt tải chuông hoặc bố trí đầu báo không đúng có thể khiến hệ thống báo lỗi, báo giả hoặc không cảnh báo khi xảy ra cháy.

34. HF-C104 có đủ điều kiện dùng cho công trình nghiệm thu PCCC không?

Không thể kết luận chỉ dựa vào tên model. Việc sử dụng HF-C104 cho công trình phải thẩm định hoặc nghiệm thu còn phụ thuộc:

• Hồ sơ lưu thông và chất lượng của thiết bị tại Việt Nam
• Tiêu chuẩn áp dụng
• Hồ sơ thiết kế được phê duyệt
• Cấu hình đầy đủ của hệ thống
• Yêu cầu của cơ quan có thẩm quyền

BIDICAM không nên tự ý thay thế tủ hoặc thiết bị trong hồ sơ PCCC đã được duyệt.

35. BIDICAM có cung cấp và lắp đặt HF-C104 không?

Có. BIDICAM nhận tư vấn, cung cấp và lắp đặt tủ trung tâm báo cháy thường 4 vùng Hikvision HF-C104 tại Phan Rang và khu vực Khánh Hòa.

BIDICAM hỗ trợ khảo sát mặt bằng, chia vùng báo cháy, tính số lượng đầu báo, chuông, pin dự phòng, thi công đường dây, cấu hình tủ và kiểm tra từng vùng trước khi bàn giao. Với công trình thuộc diện thẩm định hoặc nghiệm thu PCCC, hệ thống phải được triển khai theo đúng hồ sơ pháp lý đã được phê duyệt.
